Тушение тонко- распыленной водой

Водяной туман

   Для получения равномерного распыления воды и формирования капель с одинаковым диаметром, необходимо использовать специальные оросители. Оросители высокого давления тонкораспыленной воды – это результат длительного процесса разработок и испытаний. Тонкодисперсное распыление воды достигается, прежде всего, за счет конструкции оросителя и давления воды, подаваемой в ороситель. Мельчайшие капли улучшают процесс пожаротушения, а кинетическое движение помогает каплям проникать в огонь.

Подробная информация

Основные узлы и агрегаты ТРВ

   В состав системы пожаротушения ТРВ входят следующие основные узлы:

Насосная станция высокого давления с электрическими насосами (основными и резервным), устанавливаемыми на единой опорной платформе (в качестве резервного возможен дизельный насос). Резервуар с деминерализованной водой различной емкости, в соответствии с требуемым объемом; Распределительные устройства из нержавеющей стали с ручным и электроприводом для подачи воды к насадкам в различных зонах (в дренчерной системе открываются от сигнала АПС); Специальные спринклерные или дренчерные распылители (количество определяется проектом); Трубопроводы и специальные соединительные устройства, выполненные из нержавеющей диаметром до 3''.Система водяного пожаротушения ТРВ может быть двух типов: с насосной станцией высокого давления и модульного типа (с баллонами).

Насосный узел

Состоит из рабочих высоконапорных насосов (от одного до шести, в зависимости от проекта), и одного резервного, установленных на общей опорной раме. Вода направляется насосом через обратный клапан в общий коллектор насосного узла. Коллектор насосного узла укомплектован всеми необходимыми соединениями, реле давления, манометрами, предохранительным клапаном и клапаном регулировки давления. В дежурном режиме система трубопроводов заполнена водой под давлением 15 бар (в случае применения водозаполненной системы).


При возникновения пожара происходит разрушение термозамков одного или нескольких распылителей, наиболее близких к очагу пожара. Подача воды через распылители приведет к понижению давления в секции и основном коллекторе. Понижение давления в системе фиксируется зоновым реле давления, которое подает сигнал на включение дополнительного-насоса, который восстанавливает давление до значения 15 бар. При продолжающемся падении давления по истечении 10 сек. работа дополнительного-насоса прекращается и включается первый высоконапорный насос. Если понижение давления продолжается, то включается то число насосов, которое необходимо для работы системы.

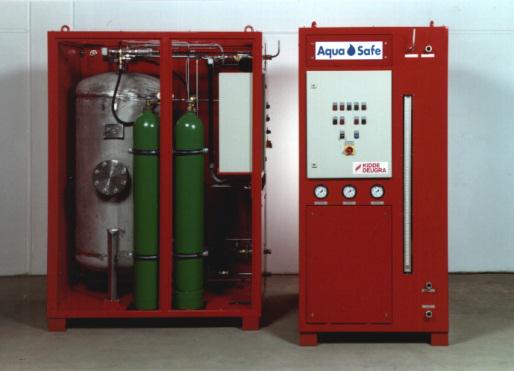

Описание системы с баллонами

   Система пожаротушения тонкораспыленной водой модульного типа применяется для защиты небольших объемов, либо в случае отсутствия водоснабжения. Модульная система состоит из следующих основных элементов:
Баллоны с азотом (N2),
Баллоны с водой (Н2О),
Компрессор, клапаны, приводы и предохранительные устройства.


В дежурном режиме система заполнена воздухом под давлением 6 атм. При вскрытии одного или более распылителей и понижении давления системы ниже 4 атм. реле давления подает сигнал на прибор управления, который, в свою очередь, обеспечивает открытие соленоидных клапанов баллонов с азотом. Выходящий азот вытесняет воду из баллонов вместимостью 80/140л. и подает ее по распределительному трубопроводу к насадкам. После срабатывания системы баллоны для воды вновь заполняются водой, а баллоны с азотом перезаряжаются или заменяются уже заправленными с давлением 200атм.
