Системы пенного пожаротушения
Дополнительные устройства.
Система включает помимо стандартного набора элементов, требующихся для каждой системы, дополнительно:
- Пенные спринклерные или дренчерные оросители.
- Пенные баки-дозаторы - устройства, обеспечивающие дозирование и хранение пенного концентрата.
- Пеносмесители - устройства, обеспечивающие автоматическое смешение воды и пенного концентрата в заданной пропорции.
- Пеногенераторы - устройства, подающие воздух в пенный раствор для выпуска пены:
Подробная информация
|
Оборудование пенного пожаротушения. Стационарные установки пенного пожаротушения имеют в своем составе источник водоснабжения, систему снабжения пенообразователем (бак-дозатор), распределительные клапана и распределительный трубопровод с различными насадками. Система автоматического пенного пожаротушения представляет собой мокрую или сухую спринклерные системы или же дренчерную систему (в зависимости от типа объекта), которая обеспечивает пожаротушение пеной. |
||
|

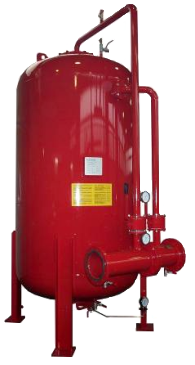

Баки дозаторы. Бак-дозатор предназначен для длительного хранения, автоматического дозирования и пропорционального смешивания концентрата пенообразователя с водой. Данные баки-дозаторы подразделяются на две основные группы: вертикальные и горизонтальные. По способу хранения пенообразователя баки-дозаторы подразделяются: хранение внутри стального корпуса или хранение внутри эластичной емкости. По количеству хранимого пенообразователя баки-дозаторы выпускаются с объемом от 25 до 12 000 литров. Бак комплектуется пеносмесителем. |
 |
|
|

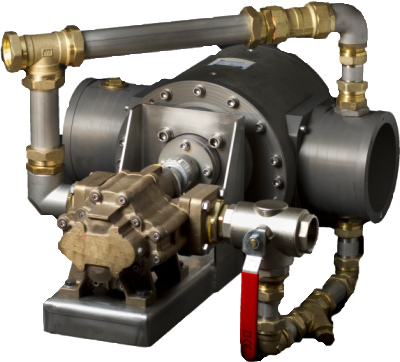

Дозирующие устройства. - Проточного типа для постоянного потока |
  |
|

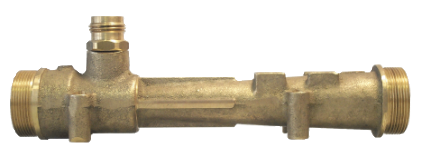

| Принцип работы пеносмесителя комплекте с баком-дозатором основан на вытеснении пенообразователя давлением воды и последующим смешивании двух потоков в соотношении, задаваемом отношением площадей отверстий калиброванных диафрагм. Вода при входе в смеситель разделяется на два потока: большая часть воды поступает внутрь пеносмесителя через калиброванную диафрагму для воды, другая – отводится по боковой трубке внутрь бака, создавая компрессию на всю поверхность эластичной емкости и вытесняя пенообразователь через трубопровод с калиброванной диафрагмой в пеносмеситель. Эластичная мембрана препятствует смешиванию пенообразователя с водой внутри бака. Для получения воздушно-механической пены требуется пеноподающее устройство(пенные оросители, пенные камеры, генераторы пены, стволы), вода и пенообразователь, различающийся по своему назначению, физико-химическим свойствам, температурным показателям, кратности, концентрации. | ||

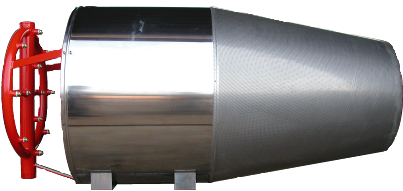

| Пенная камера предназначена для образования пены низкой кратности с последующей подачей ее на поверхность горючей жидкости. Применяется в стационарных системах пожаротушения резервуаров с горючей жидкостью. |  |
|
