BAE SECURA OPzV BLOCK

OPzV – батареи фирмы BAE относятся, согласно классификации EUROBAT (Евробат), к лучшим для необслуживаемых свинцовых батарей с длительным сроком службы („long life“) 12 лет и более. В условиях повышенных требований к надёжности батарей при аварийном периоде от 1 ч до более 10 ч батареи OPzV – правильный выбор.Батареи типа OPzV применяются для снабжения резервным током в системах телекоммуникации, станциях направленной радиосвязи и промышленных установках, а также для бесперебойного электроснабжения согласно нормам VDE 0107 и VDE 0108.

Подробная информация

Техническая спецификация герметизированных стационарных блок-батарей

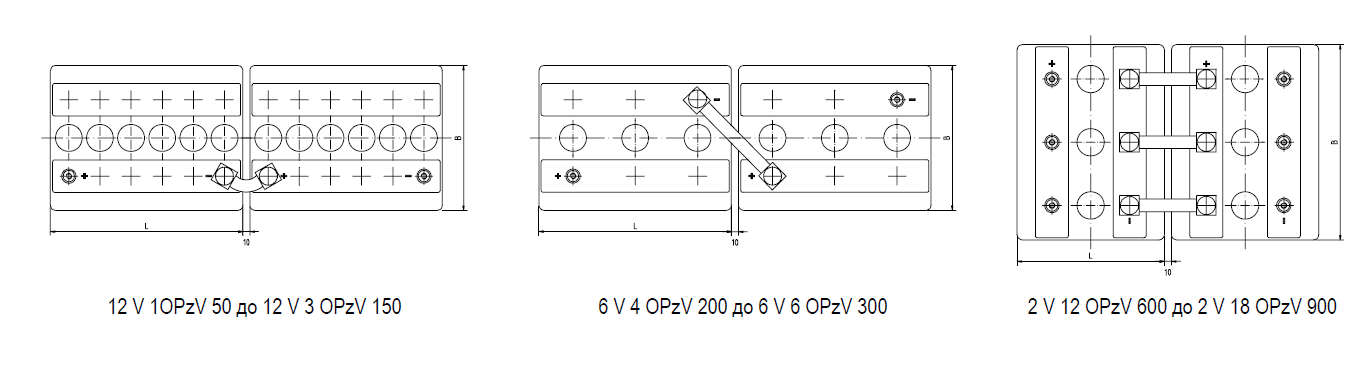

Типы, ёмкости, размеры, вес

Тип
C10 h
20 °C
Aч
C5 h
20 °C
Aч
C3 h
20 °C
Aч
C1 h
20 °C
Aч
C8 h
25 °C
Aч
Ri*
мОм
Ik*
кA
Длина
мм
Ширина
мм
Высота
мм
Вес,
залитые,
кг
Ue В/элемент
1,80
1,77
1,75
1,67
1,75

12 V 1 OPzV 50
57.3
51
46.50
37.4
57.2
21.6
0.58
272
205
385
43.0
12 V 2 OPzV 100
110
98.5
89.4
72.2
109
10.80
1.15
272
205
385
52.0
12 V 3 OPzV 150
165
149
135
108
165
7.20
1.73
380
205
385
74.2
6 V 4 OPzV 200
229
205
186
149
228
2.70
2.30
272
205
385
51
6 V 5 OPzV 250
286
257
233
187
286
2.16
2.88
380
205
385
65.0
6 V 6 OPzV 300
344
308
279
224
343
1.80
3.45
380
205
385
73.8
2 V 12 OPzV 600
688
615
558
449
687
0.30
6.90
205
272
385
51.0
2 V 15 OPzV 750
860
770
699
562
856
0.24
8.63
205
380
385
65.0
2 V 18 OPzV 900
1030
925
837
674
1024
0.20
10.35
205
380
385
73.8

 * - Внутреннее сопротивление и ток короткого замыкания согласно IEC 60896-21



Техническая спецификация батарей фирмы BAE SECURA OPzV BLOCK
Положительный электрод трубчатая пластина с тканой полиэфировой сумкой и массивными решетками из коррозионно-устойчивого сплава PbСаSn
Отрицательный электрод решетчатая пластина из сплава PbСаSn с экспандером
Сепарация микропористый сепаратор
Электролит серная кислота , плотность 1,24 кг/ л, посредством пирогенной кремниевой кислоты увязана в гель
Бак и крышка ударопрочный САН (стирол-акрил-нитрил), серой окраски, категория стандарта UL-94: HB по заказу также АБС (акрилонитрил-бутадиен-стирол) с категорией стандарта UL-94: V-0
Клапан на каждый элемент по одному клапану с защитой против обратного зажигания, открывающее давление примерно 120 мБар
Вывод полюсного борна 100% непроницаемость для газа и электролита, скользящий, с пластмассовой оболочкой полюсный борн „Panzerpol“
Исполнение полюсного борна латунная втулка M10
Соединитель (перемычка) гибкий изолированный медный кабель с поперечными сечениями 25, 35, 50, 70, 95 или 120 мм²;
по заказу: плоский изолированный медный кабель с поперечными сечениями 90, 150 или 300 мм²
Соединительный болт M10, стальной, изолированный, с точкой измерения
Способ защиты IP 25 согласно DIN 40050, защита от прикосновения согласно VBG 4
Горизонтальный режим работы Для этого разрешается применять только специальный тип OPzV “горизонтальный”. Его конструкция и технология изготовления рассчитаны для этого.
Заряд
IU – график Iмакс не ограничен
U = 2,25 В/элемент ± 1 %, при интервале температур от 10 °C до 45 °C
ΔU/ΔT = -0,003 В/К при среднемесячной температуре ниже 10 °C
Ток в режиме подзаряда 20-30 мA/100 Aч
Заряд повышенным напряжением U = 2,33 до 2,40 В/элемент, ограничен по времени
Время заряда до 92 % 6 ч при начальном токе 1,5xI10, 2,25 В/элемент, 50 % C10 разряжен
Характеристика разряда
Рекомендуемая температура 20 °C
Начальная ёмкость согласно IEC 60896 – 21:
95 % на первом цикле, 100 % на пятом цикле
Степень разряда (DOD) обычно до 80 %
(DOD) обычно до 80 % следует избегать глубины разряда более 80% DOD и разрядов за пределы
зависящих от тока конечных напряжений разряда.
Техническое обслуживание
Каждые 6 месяцев проверять напряжение батареи, напряжение и температуру контрольных элементов
Каждые 12 месяцев заносить в протокол напряжение батареи, напряжение и температуру элементов
Особенности эксплуатации
Классификация согласно EUROBAT (Евробат) > 12 лет, длительный срок службы („long life“)
Срок службы 20 лет при параллельном режиме готовности при 20 °C до 25 °C
Не требует ухода во время срока службы долива воды не требуется
Количество циклов согласно IEC 60896-21 > 1500
Саморазряд примерно 2 % в месяц при 20 °C
Температура эксплуатации -20 °C bis 45 °C,
рекомендуется 10 °C до 30 °C,
от 45 °C до 55 °C - кратковременно
Восстанавливаемость после глубокого разряда очень хорошая
Батарея согласно DIN 40744
Испытания согласно IEC 60896 - 21, 22
Нормы безопасности, вентиляция EN 50272-2, требования к вентиляции снижены на 20 % по сравнению с закрытой батареей такой же ёмкости
Транспортировка на батареи не распространяются правила ДОПОГ - Дорожная Перевозка Опасных Грузов (ADR) при соблюдении условий особых правил
